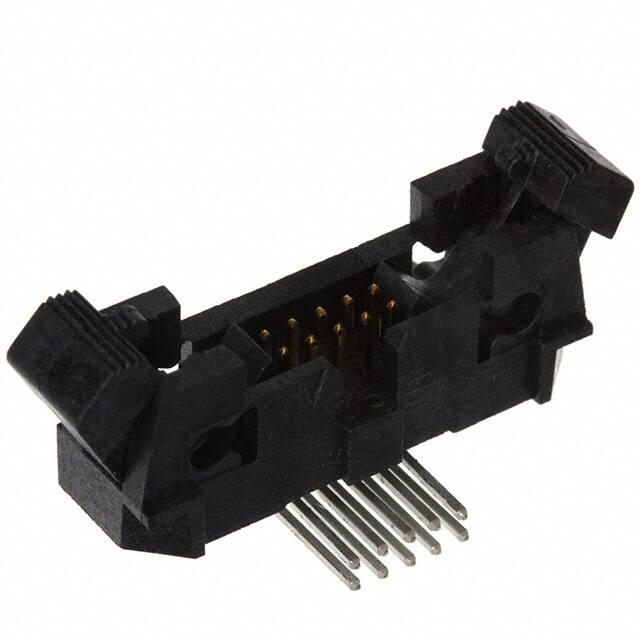

EHF-105-01-L-D-RA - Samtec Inc.

Die Bilder dienen nur als Referenz Siehe Produktspezifikationen

Kynix Teil #: KY10-EHF-105-01-L-D-RA

Hersteller Teil #: EHF-105-01-L-D-RA

Produktkategorie: Rectangular Connectors - Headers, Male Pins

Hersteller: Samtec Inc.

Beschreibung: CONN HEADER .05" 10POS DUAL R/A

Verpackung:

Menge:

Bleifrei-Status / RoHS-Status: Bleifrei / RoHS-konform

Vorlaufzeit: 3(168 Hours)

Datenblatt: datasheet

EHF-105-01-L-D-RA Datenblatt

Attribute

Attribute Value

Factory Lead Time

4 Weeks

Mount

Through Hole

Mounting Type

Through Hole, Right Angle

Contact Shape

Square

Housing Material

Polymer

Contact Finish Mating

Gold

Contact Length-Mating

0.120 3.05mm

Contact Materials

Phosphor Bronze

Insulation Materials

Liquid Crystal Polymer (LCP), Glass Filled

Operating Temperature

-55°C~125°C

Packaging

Tube

Series

EHF

Published

2003

JESD-609 Code

Pbfree Code

yes

Part Status

Active

Moisture Sensitivity Level (MSL)

1 (Unlimited)

Termination

Solder

Connector Type

Header

Number of Positions

Number of Rows

Gender

Male

Fastening Type

Latch Lock/Eject Hooks

MIL Conformance

DIN Conformance

IEC Conformance

Filter Feature

Contact Type

Male Pin

Mixed Contacts

Option

GENERAL PURPOSE

Orientation

Right Angle

Depth

13.84mm

Insulation Height

0.263 6.67mm

Style

Board to Cable/Wire

Number of Positions Loaded

All

Current Rating

1.75A

Pitch - Mating

0.050 1.27mm

Number of Conductors

ONE

Reliability

COMMERCIAL

Row Spacing - Mating

0.050 (1.27mm)

Contact Length - Post

0.090 2.29mm

Shrouding

Shrouded - 4 Wall

Number Of PCB Rows

Contact Finish - Post

Tin

PCB Contact Pattern

RECTANGULAR

Housing Color

Black

Mating Contact Pitch

0.05 inch

Max Current Rating

1.75A

Polarization Key

POLARIZED HOUSING

Features

Keying Slot

Length

20.83mm

Contact Finish Thickness - Mating

10.0μin 0.25μm

REACH SVHC

No SVHC

Radiation Hardening

RoHS Status

ROHS3 Compliant

Lead Free
